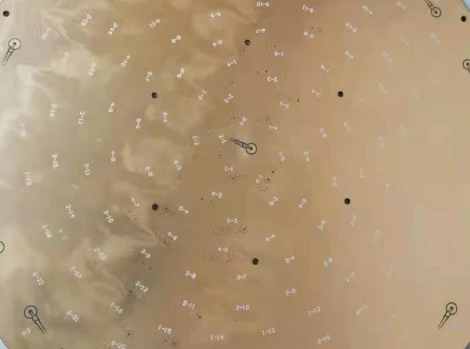

PCB perintang tertanam

PCB perintang tertanam adalah papan litar bercetak canggih yang mengintegrasikan elemen perintang filem - secara langsung dalam lapisan dielektrik dalaman, yang dibentuk oleh proses sputtering/etching vakum (misalnya, Tantalum nitride tan atau nikel - Chromium nicr). Ia menghilangkan permukaan - peranti yang dipasang (SMD) untuk meningkatkan ketumpatan litar, tinggi - prestasi frekuensi, dan kebolehpercayaan.
Ciri -ciri Teras:
1. Struktur tertanam
Lapisan perintang antara L2 hingga Ln - 1 (bukan permukaan)
Ketebalan: 0.1 ~ 5μm nipis - perintang filem
2. Sistem Bahan
Filem Resistif: Tan (25 ~ 250Ω/persegi), NICR (50 ~ 300Ω/persegi)
Dielectrics: FR - 4, Polyimide, atau HF Laminates (misalnya, Rogers 4350b, TSM-DS3)
3. Pembuatan Ketepatan
Toleransi pemangkasan laser: ± 0.5% ~ ± 1%
Julat rintangan: 10Ω ~ 100kΩ setiap lapisan

Hantar pertanyaan

Ciri -ciri produk

Sifat rintangan ketepatan

Ultra - Filem nipis: 0.1 ~ 5μm (tan/nicr), rintangan lembaran 25-300Ω/persegi
Pemangkasan laser: ± 0.5% (STD), ± 0.1% (tinggi - ketepatan)
TCR: ± 50ppm/ darjah (NICR), ± 100ppm/ darjah (TAN)

Tinggi - Kelebihan kekerapan

Berhampiran - Parasit sifar: induktansi<0.05nH, Capacitance <0.01pF (@10GHz)
Sambungan Lancar: Ketidakpastian Impedans<3%
Pengurangan kerugian: 0.3dB/inci lebih rendah daripada SMD @40GHz

Senibina Integrasi 3D

Mana-mana - Layer Embedding: Resistors in L2 hingga Ln-1 dielektrik lapisan
Mikro - melalui sambungan: 25μm laser vias ke penghentian perintang
Kebebasan Topologi: Susun atur perintang melengkung (misalnya padanan antena)

Kebolehpercayaan persekitaran yang melampau

Lulus kitaran terma 3000x (-65 darjah ~ 150 darjah setiap IPC-6012 Kelas 3)
>2000hrs pada 85 darjah /85% RH (rintangan drift<1%)
Tahan getaran: pecutan 50g (tiada retak)

Medan aplikasi produk

Sistem 5G/6G MMWAVE

Rangkaian Pencocokan AAU: Penamatan 50Ω di bawah mikrostrip (kerugian ↓ 0.4db @28GHz)
Beamforming IC: Resistor Bias dalam modul T/R (saiz ↓ 60%)

Tinggi - kelajuan digital

DDR5 Dimms: pada - penamatan mati (odt) untuk 6400mt/s (jitter ↓ 35%)
VRMS Pelayan: Pembahagi Voltan PMIC (masa tindak balas 10NS)

Elektronik automotif

Radar 77GHz: Resistor Padanan Antena (TCR ＜ 100ppm/ ijazah)
BMS: Resistor Sense Semasa (0.1% ketepatan @150 darjah)

Implan perubatan

Pacemakers: Pembahagi voltan mikro (saiz ＜ 5mm³, jangka hayat ＞ 10yrs)
Neurostimulators: Tisu - lapisan padanan impedans

Aeroangkasa

Satelit AESA: radiasi - penamatan keras (kadar kegagalan ↓ 90%)
Rocket Avionics: Shock - Rangkaian Resistant (50g acceleration disahkan)

Sensor IoT

Sensor tekanan: penuh - Resistor Bridge (3 × 3mm, 0.1mw)

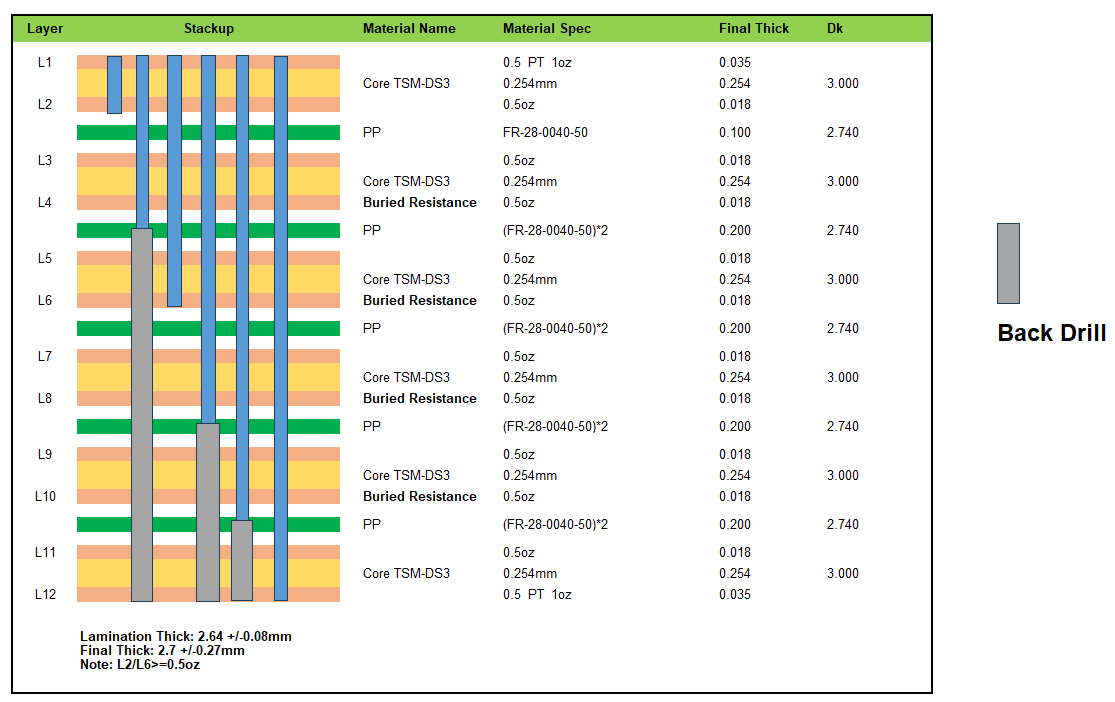

003
