Sebagai pembekal PCB tembaga berat, saya memahami peranan penting yang dimainkan oleh kebolehpercayaan dalam prestasi papan litar khusus ini. PCB kuprum berat direka untuk mengendalikan arus dan kuasa yang tinggi, menjadikannya penting dalam pelbagai aplikasi, daripada peralatan perindustrian kepada elektronik kuasa. Dalam catatan blog ini, saya akan berkongsi beberapa strategi utama dan amalan terbaik yang boleh membantu meningkatkan kebolehpercayaan PCB tembaga berat.
Memahami PCB Tembaga Berat
Sebelum mendalami cara untuk meningkatkan kebolehpercayaan, adalah penting untuk mempunyai pemahaman yang jelas tentang apa itu PCB tembaga berat. Tidak seperti PCB standard, PCB kuprum berat menampilkan lapisan kuprum yang ketara lebih tebal, biasanya antara 3 auns setiap kaki persegi (oz/ft²) hingga 20 oz/ft² atau lebih. Ketebalan kuprum yang meningkat ini membolehkan papan membawa arus yang lebih tinggi tanpa terlalu panas, menjadikannya sesuai untuk aplikasi yang memerlukan keupayaan pengendalian kuasa tinggi.
Pertimbangan Reka Bentuk
Fasa reka bentuk adalah penting dalam menentukan kebolehpercayaan PCB tembaga berat. Berikut ialah beberapa pertimbangan reka bentuk utama yang perlu diingat:
Ketebalan dan Taburan Tembaga
- Pemilihan Ketebalan yang Betul:Pilih ketebalan tembaga yang sesuai berdasarkan keperluan semasa khusus aplikasi anda. Lapisan tembaga yang lebih tebal boleh mengendalikan arus yang lebih tinggi, tetapi ia juga menambah kos dan berat pada papan.
- Pengagihan Pakaian Seragam:Pastikan kuprum diagihkan sama rata di seluruh papan untuk mengelakkan titik panas dan meminimumkan risiko tekanan haba. Ini boleh dicapai melalui reka bentuk susun atur yang teliti dan penggunaan vias terma.
Pengurusan Terma
- Vias Terma:Masukkan vias terma ke dalam reka bentuk untuk meningkatkan pelesapan haba. Vias ini bertindak sebagai saluran untuk memindahkan haba dari lapisan dalam papan ke lapisan luar, di mana ia boleh dilesapkan dengan lebih mudah.
- Sinki haba:Pertimbangkan untuk menggunakan sink haba bersama-sama dengan PCB tembaga berat untuk meningkatkan lagi pengurusan haba. Sinki haba boleh dilekatkan pada papan menggunakan pelekat haba atau pengikat mekanikal.
Lebar Surih dan Jarak
- Lebar Jejak yang Mencukupi:Gunakan jejak yang lebih luas untuk mengurangkan rintangan dan meminimumkan risiko terlalu panas. Lebar surih hendaklah dikira berdasarkan kapasiti bawaan semasa dan kenaikan suhu yang dibenarkan.
- Jarak yang mencukupi:Kekalkan jarak yang mencukupi antara jejak untuk mengelakkan litar pintas dan gangguan elektrik. Keperluan jarak akan bergantung pada tahap voltan dan arus aplikasi.
Pemilihan Bahan
Pemilihan bahan boleh memberi impak yang besar terhadap kebolehpercayaan PCB tembaga berat. Berikut adalah beberapa pertimbangan bahan utama:
Kualiti Tembaga
- Tembaga Ketulenan Tinggi:Gunakan kuprum ketulenan tinggi untuk memastikan kekonduksian elektrik yang baik dan meminimumkan risiko pengoksidaan. Kuprum bebas oksigen (OFC) ialah pilihan popular untuk PCB kuprum berat.
- Laminat Bersalut Kuprum (CCL):Pilih CCL berkualiti tinggi yang serasi dengan ketebalan tembaga dan proses pembuatan. CCL harus mempunyai kestabilan haba yang baik, kekuatan mekanikal, dan rintangan kimia.
Bahan Substrat
- FR-4:FR-4 ialah bahan substrat yang biasa digunakan untuk PCB kuprum berat kerana sifat mekanikal dan elektriknya yang baik. Walau bagaimanapun, untuk aplikasi yang memerlukan prestasi terma yang lebih tinggi, bahan alternatif seperti PCB teras logam atau substrat seramik mungkin lebih sesuai.
- Kekonduksian Terma:Pertimbangkan kekonduksian terma bahan substrat apabila memilih PCB. Kekonduksian haba yang lebih tinggi boleh membantu meningkatkan pelesapan haba dan mengurangkan risiko tekanan haba.
Proses Pengilangan
Proses pembuatan adalah satu lagi faktor kritikal dalam memastikan kebolehpercayaan PCB tembaga berat. Berikut adalah beberapa pertimbangan pembuatan utama:
Proses Etching
- Goresan Terkawal:Gunakan proses goresan terkawal untuk memastikan kesan tembaga terbentuk dengan tepat dan mempunyai dimensi yang dikehendaki. Goresan berlebihan atau goresan kurang boleh menyebabkan variasi lebar jejak dan isu prestasi elektrik.
- Kualiti Tahan Gores:Gunakan rintangan goresan berkualiti tinggi untuk melindungi kesan kuprum semasa proses goresan. Rintangan goresan harus mempunyai lekatan yang baik dan rintangan kimia untuk mengelakkan kecacatan terkurang dan kecacatan lain.
Proses Penyaduran
- Penyaduran Tanpa Elektro:Gunakan penyaduran tanpa elektro untuk mendepositkan lapisan nipis kuprum pada substrat sebelum proses penyaduran elektrik. Ini membantu meningkatkan lekatan kuprum saduran elektrik dan memastikan ketebalan kuprum yang seragam.
- Penyaduran elektrik:Gunakan proses penyaduran elektrik berkualiti tinggi untuk mendepositkan ketebalan kuprum yang dikehendaki pada papan. Proses penyaduran elektrik harus dikawal dengan teliti untuk memastikan bahawa kuprum diagihkan sama rata dan mempunyai lekatan yang baik.
Proses Memateri
- Kebolehpaterian:Pastikan PCB tembaga berat mempunyai kebolehpaterian yang baik untuk memudahkan proses pemasangan. Ini boleh dicapai melalui rawatan permukaan yang betul dan penggunaan topeng pateri yang sesuai.
- Aliran semula pematerian:Gunakan proses pematerian aliran semula untuk memasang komponen pada papan. Profil aliran semula hendaklah dioptimumkan dengan teliti untuk memastikan sambungan pateri terbentuk dengan betul dan mempunyai kekuatan mekanikal yang baik.
Pengujian dan Pemeriksaan
Pengujian dan pemeriksaan adalah langkah penting dalam memastikan kebolehpercayaan PCB tembaga berat. Berikut ialah beberapa kaedah ujian dan pemeriksaan utama:
Ujian Elektrik
- Ujian Kesinambungan:Lakukan ujian kesinambungan untuk memastikan semua kesan pada papan disambungkan secara elektrik. Ini boleh dilakukan menggunakan multimeter atau penguji kesinambungan khusus.
- Ujian Rintangan Penebat:Lakukan ujian rintangan penebat untuk mengukur rintangan antara jejak yang berbeza pada papan. Ini membantu untuk mengesan sebarang litar pintas atau kebocoran elektrik.
Ujian Terma
- Pengimejan Terma:Gunakan pengimejan terma untuk mengesan titik panas dan memantau taburan suhu di seluruh papan. Ini boleh membantu mengenal pasti kawasan tekanan haba yang tinggi dan isu kebolehpercayaan yang berpotensi.
- Ujian Berbasikal Terma:Lakukan ujian berbasikal haba untuk mensimulasikan keadaan operasi dunia sebenar papan. Ini melibatkan menundukkan papan kepada kitaran pemanasan dan penyejukan berulang untuk menguji kestabilan habanya.
Pemeriksaan Visual
- Pemeriksaan Optik Automatik (AOI):Gunakan AOI untuk mengesan sebarang kecacatan yang boleh dilihat pada papan, seperti jejak yang hilang, litar pintas atau jambatan pateri. AOI boleh dilakukan pada pelbagai peringkat proses pembuatan untuk memastikan lembaga itu memenuhi piawaian kualiti.
- Pemeriksaan X-ray:Gunakan pemeriksaan sinar-X untuk mengesan sebarang kecacatan dalaman pada papan, seperti lompang tersembunyi atau delaminasi. Pemeriksaan sinar-X amat berguna untuk mengesan kecacatan pada papan berbilang lapisan.
Kesimpulan
Meningkatkan kebolehpercayaan PCB tembaga berat memerlukan pendekatan komprehensif yang merangkumi reka bentuk, pemilihan bahan, proses pembuatan, dan ujian dan pemeriksaan. Dengan mengikuti strategi dan amalan terbaik yang digariskan dalam catatan blog ini, anda boleh meminimumkan risiko isu kebolehpercayaan dan memastikan PCB tembaga berat anda berprestasi dengan pasti dalam aplikasi anda.
Jika anda berminat untuk mengetahui lebih lanjut tentang PCB tembaga berat atau ingin membincangkan keperluan khusus anda, sila berasa bebas untukhubungi kami. Kami adalah pembekal terkemuka PCB tembaga berat, menawarkan pelbagai produk dan perkhidmatan untuk memenuhi keperluan anda. Pasukan jurutera dan juruteknik kami yang berpengalaman boleh bekerjasama dengan anda untuk mereka bentuk dan mengeluarkan PCB tembaga berat berkualiti tinggi yang disesuaikan dengan aplikasi khusus anda.

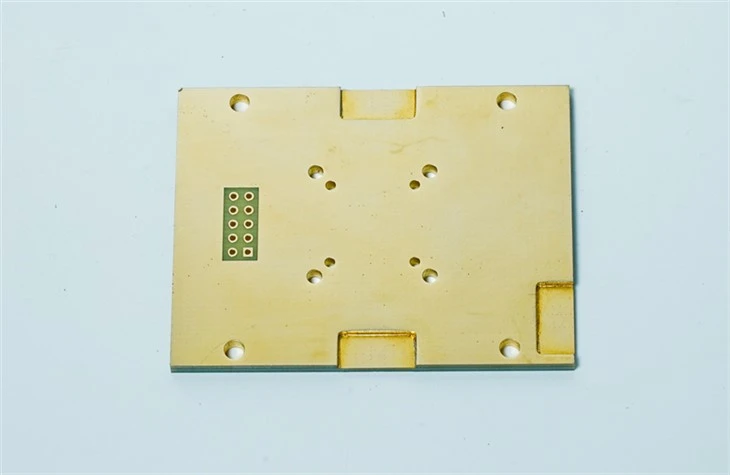

Sebagai tambahan kepada PCB tembaga berat, kami juga menawarkan pelbagai produk PCB berkelajuan tinggi yang lain, termasukPapan Ujian Semikonduktor,Ujian Semikonduktor PCB, danPCB Tembaga Menonjol. Produk ini direka bentuk untuk memenuhi keperluan industri semikonduktor yang menuntut dan digunakan secara meluas dalam ujian dan pengeluaran semikonduktor.
Terima kasih kerana membaca catatan blog ini. Kami harap anda mendapati ia bermaklumat dan berguna. Jika anda mempunyai sebarang soalan atau komen, sila tinggalkan di bawah.
Rujukan
- IPC-2221A: Piawaian Generik pada Reka Bentuk Papan Bercetak
- IPC-6012D: Spesifikasi Kelayakan dan Prestasi untuk Papan Bercetak Tegar
- IPC-A-600H: Kebolehterimaan Papan Bercetak
- J-STD-001F: Keperluan untuk Pemasangan Elektrik dan Elektronik yang dipateri
