Hei ada! Sebagai pembekal papan litar ultra tipis, saya telah melihat secara langsung bagaimana pengoptimuman pengedaran kuasa penting untuk komponen berteknologi tinggi ini. Papan litar ultra tipis digunakan dalam pelbagai aplikasi, dari telefon pintar ke wearables, dan mendapatkan pengagihan kuasa yang betul boleh membuat atau memecahkan prestasi peranti. Dalam catatan blog ini, saya akan berkongsi beberapa petua tentang cara mengoptimumkan pengagihan kuasa pada papan litar ultra tipis.
Memahami asas -asas pengedaran kuasa
Sebelum kita menyelam ke dalam strategi pengoptimuman, mari kita cepat mengatur asas -asas pengedaran kuasa di papan litar. Pengagihan kuasa adalah mengenai mendapatkan jumlah kuasa yang tepat untuk komponen yang betul pada masa yang tepat. Pada papan litar ultra tipis, ini boleh menjadi agak rumit kerana ruang terhad dan ketumpatan tinggi komponen.
Rangkaian Pengedaran Kuasa (PDN) pada papan litar biasanya terdiri daripada sumber kuasa, seperti bateri atau bekalan kuasa, dan satu siri jejak, vias, dan pesawat yang membawa kuasa kepada komponen. Matlamatnya adalah untuk meminimumkan impedans PDN untuk memastikan bahawa kuasa dihantar dengan cekap dan dengan penurunan voltan minimum.
Pertimbangan Reka Bentuk untuk Pengagihan Kuasa
Apabila merancang papan litar ultra tipis, terdapat beberapa pertimbangan utama yang dapat membantu mengoptimumkan pengagihan kuasa:
1. Layer stackup
Stackup lapisan papan litar memainkan peranan penting dalam pengagihan kuasa. Untuk papan ultra tipis, penting untuk menggunakan stackup yang meminimumkan jarak antara pesawat kuasa dan tanah. Ini membantu mengurangkan induktansi dan impedans PDN.
Pendekatan yang sama adalah menggunakan satah kuasa dan satah tanah yang bersebelahan antara satu sama lain. Ini mewujudkan laluan impedans yang rendah untuk kuasa mengalir dan membantu mengurangkan gangguan elektromagnet (EMI). Di samping itu, dengan menggunakan pelbagai kuasa dan pesawat tanah dapat meningkatkan prestasi pengagihan kuasa.
2. Jejak lebar dan jarak
Lebar dan jarak jejak kuasa juga merupakan faktor penting untuk dipertimbangkan. Jejak yang lebih luas mempunyai rintangan yang lebih rendah, yang membantu mengurangkan penurunan voltan di sepanjang jejak. Walau bagaimanapun, pada papan litar ultra tipis, ruang adalah terhad, jadi penting untuk mencari keseimbangan antara lebar jejak dan ruang yang tersedia.
Secara umum, disyorkan untuk menggunakan jejak yang lebih luas untuk laluan semasa semasa dan jejak sempit untuk laluan rendah semasa. Di samping itu, mengekalkan jarak yang betul di antara jejak membantu mencegah litar pintas dan mengurangkan crosstalk.
3. Melalui penempatan
VIA digunakan untuk menyambungkan lapisan berlainan papan litar. Apabila ia datang kepada pengagihan kuasa, penempatan vias boleh memberi impak yang signifikan terhadap prestasi PDN. Adalah penting untuk meletakkan vias dekat dengan komponen yang memerlukan kuasa untuk meminimumkan panjang jejak kuasa dan mengurangkan impedans.
Menggunakan pelbagai vias selari juga boleh membantu mengurangkan impedans dan meningkatkan penghantaran kuasa. Walau bagaimanapun, adalah penting untuk memastikan bahawa vias adalah jarak yang betul untuk mengelakkan mewujudkan laluan impedans yang tinggi.
4. Decoupling Capacitors
Kapasitor decoupling adalah penting untuk menstabilkan bekalan kuasa dan mengurangkan bunyi pada papan litar. Kapasitor ini diletakkan dekat dengan komponen yang memerlukan kuasa untuk menyediakan sumber tenaga tempatan dan menapis bunyi frekuensi tinggi.
Apabila memilih kapasitor decoupling, penting untuk memilih nilai kapasitans yang betul dan penarafan voltan. Nilai kapasitans hendaklah dipilih berdasarkan keperluan kuasa komponen dan julat kekerapan bunyi. Di samping itu, meletakkan kapasitor decoupling sedekat mungkin ke pin komponen membantu meminimumkan induktansi dan meningkatkan keberkesanan kapasitor.
Teknik lanjutan untuk pengoptimuman pengedaran kuasa
Sebagai tambahan kepada pertimbangan reka bentuk yang disebutkan di atas, terdapat beberapa teknik canggih yang boleh digunakan untuk mengoptimumkan pengagihan kuasa pada papan litar ultra tipis:
1. Jahitan pesawat kuasa
Jahitan pesawat kuasa melibatkan menghubungkan pelbagai pesawat kuasa bersama menggunakan vias. Ini membantu mengurangkan impedans antara pesawat kuasa dan meningkatkan prestasi pengagihan kuasa. Dengan mewujudkan laluan impedans yang rendah di antara pesawat kuasa, kuasa boleh diedarkan lebih merata di papan litar.
2. Thermal melalui tatasusunan
Thermal melalui tatasusunan digunakan untuk memindahkan haba dari komponen ke satah tanah. Sebagai tambahan kepada manfaat terma mereka, terma melalui tatasusunan juga dapat membantu meningkatkan prestasi pengagihan kuasa. Dengan menyediakan laluan impedans yang rendah untuk kuasa mengalir, terma melalui tatasusunan dapat mengurangkan penurunan voltan dan meningkatkan kecekapan PDN.
3. Simulasi dan analisis
Alat simulasi dan analisis boleh digunakan untuk menilai prestasi pengedaran kuasa papan litar sebelum ia dihasilkan. Alat ini dapat membantu mengenal pasti isu -isu yang berpotensi, seperti kawasan impedans yang tinggi atau masalah penurunan voltan, dan membolehkan pengubahsuaian reka bentuk dibuat untuk mengoptimumkan pengagihan kuasa.
Dengan menggunakan alat simulasi dan analisis, pereka boleh menjimatkan masa dan wang dengan mengelakkan lelaran reka bentuk yang mahal dan memastikan bahawa lembaga litar memenuhi spesifikasi prestasi yang diperlukan.
Memilih bahan yang betul
Pilihan bahan untuk papan litar ultra tipis juga boleh memberi kesan yang signifikan terhadap prestasi pengedaran kuasa. Berikut adalah beberapa faktor yang perlu dipertimbangkan semasa memilih bahan:
1. Dielektrik pemalar
Pemalar dielektrik bahan substrat mempengaruhi kapasitansi kuasa dan pesawat tanah. Pemalar dielektrik yang lebih rendah dapat membantu mengurangkan kapasitans dan meningkatkan prestasi frekuensi tinggi papan litar.
2. Kerugian tangen
Tangen kehilangan bahan substrat mempengaruhi jumlah kuasa yang hilang sebagai haba. Tangen kerugian yang lebih rendah dapat membantu meningkatkan kecekapan rangkaian pengedaran kuasa dan mengurangkan kenaikan suhu papan litar.
3. Kekonduksian terma
Kekonduksian terma bahan substrat mempengaruhi keupayaan papan litar untuk menghilangkan haba. Kekonduksian terma yang lebih tinggi dapat membantu meningkatkan prestasi terma papan litar dan mencegah terlalu panas komponen.
Kesimpulan
Mengoptimumkan pengagihan kuasa pada papan litar ultra tipis adalah tugas yang kompleks tetapi penting. Dengan mempertimbangkan faktor reka bentuk, menggunakan teknik canggih, dan memilih bahan yang betul, pereka dapat memastikan bahawa papan litar menyampaikan kuasa dengan cekap dan boleh dipercayai.

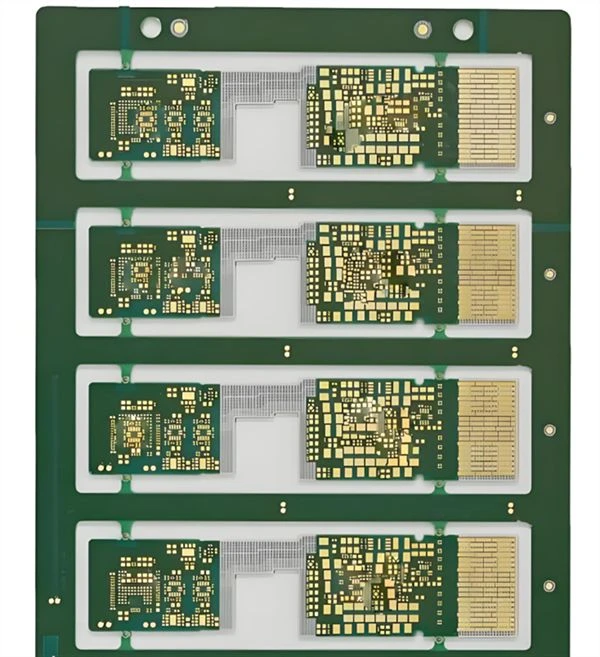

Di syarikat kami, kami mengkhususkan diri dalam menyediakan papan litar ultra tipis berkualiti tinggi yang dioptimumkan untuk pengedaran kuasa. Sama ada anda memerlukan aPCB bebas halogen, AnPCB Modul Transceiver Optik, atau seorangLembaga Litar HDI, Kami mempunyai kepakaran dan pengalaman untuk memenuhi keperluan anda.
Jika anda berminat untuk mempelajari lebih lanjut mengenai papan litar ultra tipis kami atau mempunyai sebarang soalan mengenai pengoptimuman pengedaran kuasa, jangan ragu untuk menghubungi kami. Kami dengan senang hati akan membincangkan keperluan anda dan memberikan anda penyelesaian yang disesuaikan.
Rujukan
- [1] "Reka Bentuk PCB Berkelajuan Tinggi: Panduan Komprehensif," oleh Eric Bogatin dan Henry Ott.
- [2] "Reka Bentuk PCB untuk Pematuhan EMC: Pendekatan Praktikal," oleh Mark I. Montrose.
- [3] "Pemodelan Integriti Kuasa dan Reka Bentuk untuk Semikonduktor dan Sistem," oleh Dr. Peter A. Frischmann.
